STTWSTTW

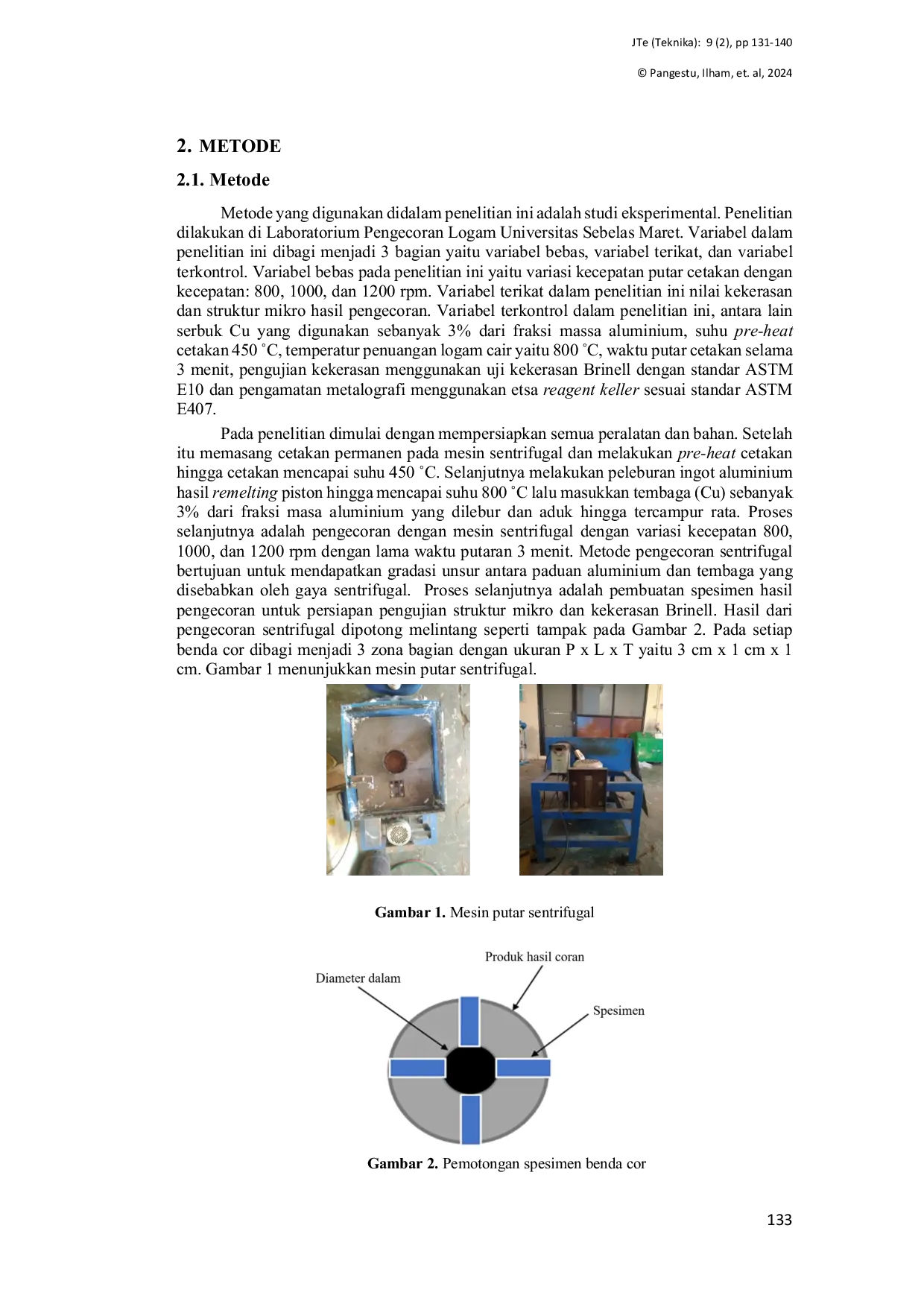

TeknikaTeknikaPengecoran sentrifugal adalah metode pengecoran yang memanfaatkan putaran untuk memutar cetakan sehingga logam cair dapat mengisi cetakan. Unsur dengan massa jenis yang lebih tinggi akan terdorong ke sisi luar cetakan, sedangkan massa jenis yang lebih rendah akan terdorong ke sisi dalam cetakan. Penelitian ini bertujuan untuk menentukan pengaruh kecepatan putaran terhadap sifat mekanik dan struktur mikro paduan Al-Si hasil remelting piston bekas yang ditambahkan dengan 3% tembaga. Proses pengecoran sumbu vertikal dilakukan dengan variasi kecepatan putaran 800, 1000, dan 1200 rpm, temperatur penuangan 800 °C, dan suhu pre-heat cetakan 450 °C. Pengujian yang dilakukan meliputi pengamatan struktur mikro dan kekerasan Brinell. Hasil pengamatan struktur mikro menunjukkan nilai kekerasan tertinggi pada zona bagian 3 variasi kecepatan 1200 rpm, yaitu sebesar 98,01 BHN, lebih tinggi dibandingkan zona bagian 1 variasi kecepatan 800 rpm yang nilainya 71,30 BHN. Struktur mikro pada zona bagian 3 berukuran kecil dan rapat, sedangkan pada zona bagian 1 ukuran butir cenderung besar dan renggang. Uji komposisi kimia menunjukkan peningkatan kandungan tembaga dari 1,183% menjadi 3,741%.
Hasil penelitian menunjukkan bahwa kecepatan putar cetakan berpengaruh signifikan terhadap spesimen hasil pengecoran sentrifugal sumbu vertikal, dengan kecepatan putaran yang lebih tinggi menghasilkan kekerasan yang lebih tinggi.Struktur mikro hasil cor memiliki persebaran butir pada sisi luar spesimen lebih rapat dan ukuran berbentuk kecil (pipih memanjang), sedangkan untuk sisi dalam persebaran butir cenderung renggang dan ukuran butir cenderung besar.Penambahan tembaga pada paduan Al-Si dengan metode pengecoran sentrifugal meningkatkan kekerasan hasil cor terutama pada bagian sisi luar spesimen.
Untuk penelitian lanjutan, dapat dilakukan studi lebih mendalam mengenai pengaruh kecepatan putar pada proses pengecoran sentrifugal terhadap sifat mekanik dan struktur mikro paduan Al-Si dengan variasi komposisi tembaga yang berbeda. Selain itu, dapat juga dilakukan analisis lebih lanjut mengenai pengaruh laju pendinginan pada proses pengecoran sentrifugal terhadap pembentukan struktur mikro dan sifat mekanik paduan Al-Si. Terakhir, penelitian dapat dilakukan untuk mengoptimalkan proses pengecoran sentrifugal dengan mempertimbangkan faktor-faktor seperti temperatur penuangan, suhu pre-heat cetakan, dan waktu putar cetakan untuk mencapai hasil cor dengan kualitas terbaik.
| File size | 9.25 MB |
| Pages | 10 |
| DMCA | Report |
Related /
POLMAN BABELPOLMAN BABEL Las busur tungsten gas (GTAW) merupakan proses pengelasan yang banyak digunakan untuk material baja tahan karat, terutama material dengan ketebalan dibawahLas busur tungsten gas (GTAW) merupakan proses pengelasan yang banyak digunakan untuk material baja tahan karat, terutama material dengan ketebalan dibawah
UBHUBH Hal ini menunjukkan bahwa komposisi dan proses pengolahan berpengaruh pada sifat mekanik bio-komposit. Penelitian menunjukkan bahwa komposisi 17,5/2,5/80%Hal ini menunjukkan bahwa komposisi dan proses pengolahan berpengaruh pada sifat mekanik bio-komposit. Penelitian menunjukkan bahwa komposisi 17,5/2,5/80%
UBHUBH Mesin pendingin Water Chiller merupakan sistem utama yang mengalirkan air melalui evaporator untuk menurunkan temperatur, kemudian air dingin disirkulasikanMesin pendingin Water Chiller merupakan sistem utama yang mengalirkan air melalui evaporator untuk menurunkan temperatur, kemudian air dingin disirkulasikan
UBHUBH Suhu optimal proses carburizing untuk meningkatkan kekerasan baja AISI 1040 adalah 1000°C, dengan nilai kekerasan rata-rata 50,53 HRA atau peningkatanSuhu optimal proses carburizing untuk meningkatkan kekerasan baja AISI 1040 adalah 1000°C, dengan nilai kekerasan rata-rata 50,53 HRA atau peningkatan
PNCPNC Mesin CNC Milling merupakan mesin perkakas yang memiliki populasi besar tetapi efisiensi energi rendah. Industri mesin perkakas mengonsumsi sekitar 10%Mesin CNC Milling merupakan mesin perkakas yang memiliki populasi besar tetapi efisiensi energi rendah. Industri mesin perkakas mengonsumsi sekitar 10%
UNTAGUNTAG Peningkatan kekerasan ini didukung oleh perubahan struktur mikro, terutama dominasi fasa perlit dan pembentukan martensit di bagian tepi, yang berkorelasiPeningkatan kekerasan ini didukung oleh perubahan struktur mikro, terutama dominasi fasa perlit dan pembentukan martensit di bagian tepi, yang berkorelasi
UGMUGM 4) Pada gigi pelat repair weld ditemukan dua jenis retakan, yaitu. Selain itu, gigi pelat repair weld mengalami perubahan sifat dari ulet menjadi getas,4) Pada gigi pelat repair weld ditemukan dua jenis retakan, yaitu. Selain itu, gigi pelat repair weld mengalami perubahan sifat dari ulet menjadi getas,
PNLPNL Untuk mengatasi permasalahan ini, perlu dilakukan studi kelayakan tentang sistem pengairan berbasis sumber energi hybrid. Tujuan penelitian ini adalahUntuk mengatasi permasalahan ini, perlu dilakukan studi kelayakan tentang sistem pengairan berbasis sumber energi hybrid. Tujuan penelitian ini adalah
Useful /
SMARTPUBLISHERSMARTPUBLISHER Penelitian ini bertujuan untuk menguji dan menganalisis pengaruh Finacial Literacy dan Financial Attitude terhadap Financial Management Behavior denganPenelitian ini bertujuan untuk menguji dan menganalisis pengaruh Finacial Literacy dan Financial Attitude terhadap Financial Management Behavior dengan
PERADABANPUBLISHINGPERADABANPUBLISHING Selain itu, institusi-institusi ini juga menjalankan inisiatif praktis seperti sosialisasi sertifikasi halal dan pendampingan dalam implementasi ProsesSelain itu, institusi-institusi ini juga menjalankan inisiatif praktis seperti sosialisasi sertifikasi halal dan pendampingan dalam implementasi Proses
STTWSTTW Sistem ini juga menawarkan diskon sebesar 10% setelah pelanggan melakukan 10 kali servis, sebagai bentuk apresiasi terhadap loyalitas pelanggan. HasilSistem ini juga menawarkan diskon sebesar 10% setelah pelanggan melakukan 10 kali servis, sebagai bentuk apresiasi terhadap loyalitas pelanggan. Hasil
PNCPNC Pada analisis matriks evaluasi presisi, recall, dan F1‑Score XGBoost menghasilkan nilai true positif lebih tinggi dibandingkan teknik lainnya sepertiPada analisis matriks evaluasi presisi, recall, dan F1‑Score XGBoost menghasilkan nilai true positif lebih tinggi dibandingkan teknik lainnya seperti
