POLMAN BABELPOLMAN BABEL

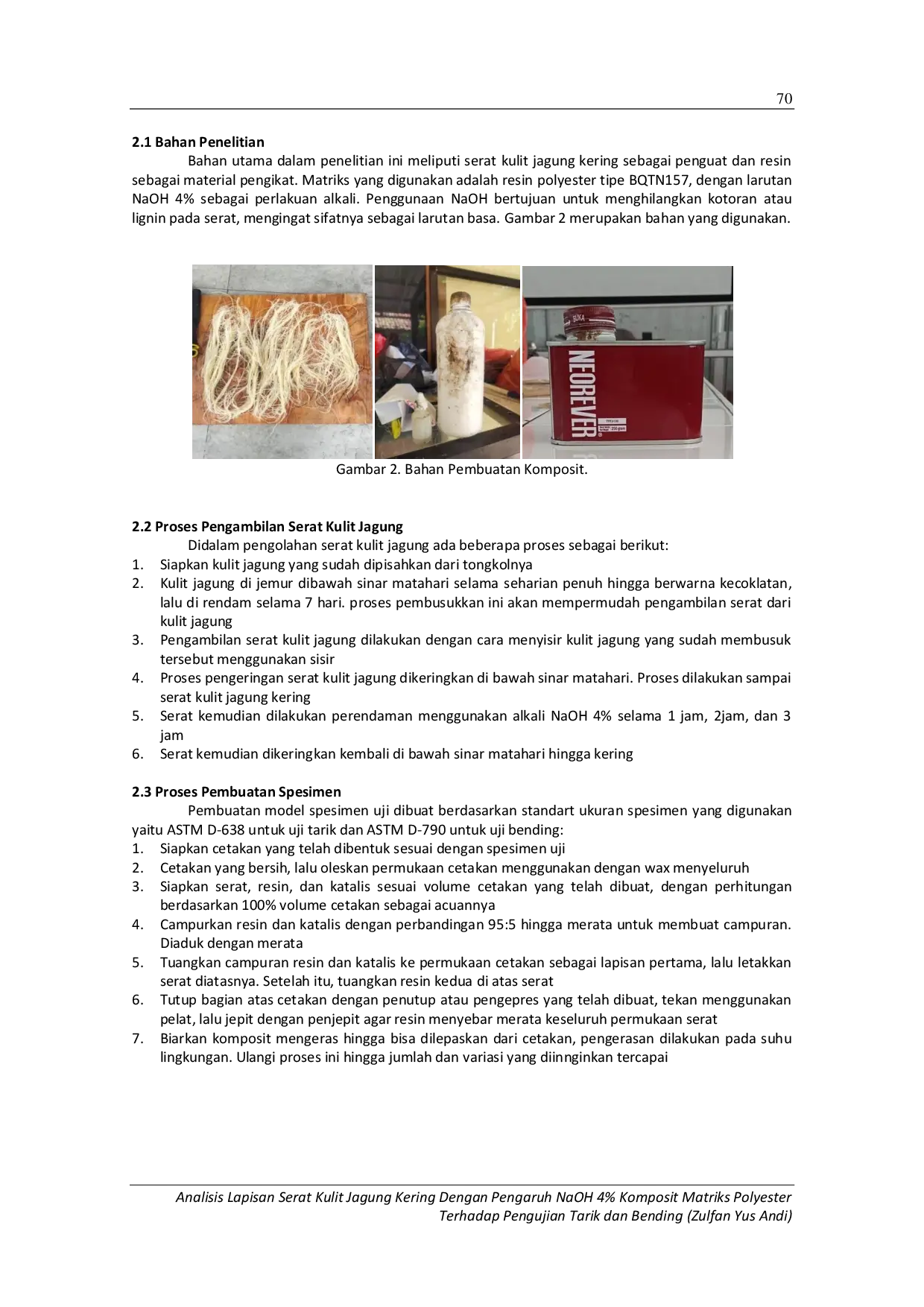

Manutech : Jurnal Teknologi ManufakturManutech : Jurnal Teknologi ManufakturPenelitian ini bertujuan untuk menganalisis pengaruh lapisan serat kulit jagung kering dengan fraksi volume 50% terhadap sifat mekanik komposit yang dibuat menggunakan metode hand lay-up dan perlakuan alkali NaOH. Serat kulit jagung diperlakukan dengan NaOH 4% selama 1, 2, dan 3 jam pada suhu 80°C, 90°C, dan 100°C untuk menghasilkan komposit dengan resin polyester. Pengujian tarik dan bending dilakukan sesuai dengan standar ASTM D-638 dan ASTM D-790. Hasil penelitian menunjukkan bahwa perlakuan NaOH selama 3 jam pada suhu 90°C menghasilkan kekuatan tarik tertinggi sebesar 21,1 Mpa, sementara perlakuan NaOH selama 1 jam pada suhu 80°C menghasilkan kekuatan bending tertinggi sebesar 53,0 Mpa. Sebaliknya, perlakuan NaOH selama 2 jam pada suhu 80°C menghasilkan kekuatan tarik terendah sebesar 5,84 Mpa, dan perlakuan NaOH selama 2 jam pada suhu 100°C menghasilkan kekuatan bending terendah sebesar 8,53 Mpa. Durasi perlakuan yang lebih lama dan suhu yang lebih tinggi efektif menghilangkan lignin dan hemiselulosa, meningkatkan kekuatan tarik, namun dapat merusak struktur serat untuk uji bending. Penelitian ini menunjukkan potensi serat kulit jagung sebagai bahan komposit ramah lingkungan dan berkelanjutan.
Pengujian tarik menunjukkan bahwa perendaman NaOH 4 % selama 3 jam pada suhu 90 °C menghasilkan kekuatan tarik tertinggi sebesar 21,1 MPa karena efektif menghilangkan lignin dan hemiselulosa.Sementara perendaman singkat 1 jam pada suhu 80 °C memberikan kekuatan bending tertinggi 53,0 MPa, menjaga struktur serat tetap utuh.Secara keseluruhan, penentuan durasi dan suhu perendaman yang tepat sangat memengaruhi kualitas serat kulit jagung kering sebagai penguat komposit material.
Pertama, kaji pengaruh variasi konsentrasi NaOH (misalnya 2–10 %) pada durasi singkat untuk mengenali titik optimal yang meningkatkan kekuatan tarik sekaligus meminimalkan kerusakan serat. Kedua, teliti ketahanan korosi dan umur pakai komposit serat kulit jagung dalam kondisi lingkungan nyata, karena faktor kelembaban dan suhu ekstrim dapat memengaruhi sifat mekanik jangka panjang. Ketiga, evaluasi penggunaan resin bio-absorber atau resin berbasis polimer organik sebagai alternatif matrix, guna mengurangi ketergantungan pada resin polyester tradisional dan memperkuat profil keberlanjutan produk. Penelitian ini dapat menghasilkan rekomendasi proses produksi komposit yang tidak hanya optimal secara mekanik namun juga tepat guna secara lingkungan dan ekonomi.
| File size | 680.49 KB |
| Pages | 7 |
| Short Link | https://juris.id/p-1Tw |
| Lookup Links | Google ScholarGoogle Scholar, Semantic ScholarSemantic Scholar, CORE.ac.ukCORE.ac.uk, WorldcatWorldcat, ZenodoZenodo, Research GateResearch Gate, Academia.eduAcademia.edu, OpenAlexOpenAlex, Hollis HarvardHollis Harvard |
| DMCA | Report |
Related /
POLMAN BABELPOLMAN BABEL Industri kafe menghadapi tantangan dalam meningkatkan efisiensi pengantaran pesanan, terutama pada jam sibuk. Ketidakmampuan untuk memberikan layanan yangIndustri kafe menghadapi tantangan dalam meningkatkan efisiensi pengantaran pesanan, terutama pada jam sibuk. Ketidakmampuan untuk memberikan layanan yang
POLMAN BABELPOLMAN BABEL XYZ. Tahap perancangan pisau pemangkas tersebut antara lain mendesain gambar dua dan tiga dimensi menggunakan AutoCAD versi 2017, membubut besi (bahanXYZ. Tahap perancangan pisau pemangkas tersebut antara lain mendesain gambar dua dan tiga dimensi menggunakan AutoCAD versi 2017, membubut besi (bahan
POLMAN BABELPOLMAN BABEL Kecepatan 60 rpm dan jarak mata 11 mm menghasilkan efisiensi tertinggi karena interaksi gaya gesek dan tekanan lebih intens. Hasil tes membuktikan bahwaKecepatan 60 rpm dan jarak mata 11 mm menghasilkan efisiensi tertinggi karena interaksi gaya gesek dan tekanan lebih intens. Hasil tes membuktikan bahwa
POLMAN BABELPOLMAN BABEL Hasil menunjukkan bahwa kadar abu tertinggi diperoleh pada briket dengan fraksi air dan molase 1:1, sementara kadar abu terendah pada fraksi 2:1. SuhuHasil menunjukkan bahwa kadar abu tertinggi diperoleh pada briket dengan fraksi air dan molase 1:1, sementara kadar abu terendah pada fraksi 2:1. Suhu
POLMAN BABELPOLMAN BABEL Penelitian ini menyimpulkan bahwa suhu pengeringan, waktu pengeringan, dan rasio air. molase secara signifikan memengaruhi kadar zat terbang dan kadarPenelitian ini menyimpulkan bahwa suhu pengeringan, waktu pengeringan, dan rasio air. molase secara signifikan memengaruhi kadar zat terbang dan kadar
APTKLHIAPTKLHI 5 setelah kebakaran hutan, dan penurunan kesehatan vegetasi, yang terjadi di sekitar area yang diidentifikasi sebagai area yang terbakar. Dengan hasil5 setelah kebakaran hutan, dan penurunan kesehatan vegetasi, yang terjadi di sekitar area yang diidentifikasi sebagai area yang terbakar. Dengan hasil
UNILAUNILA Produk ramah lingkungan ini dapat mengurangi limbah organik sekaligus memberikan nilai tambah ekonomi bagi masyarakat. Kulit pisang dapat diolah menjadiProduk ramah lingkungan ini dapat mengurangi limbah organik sekaligus memberikan nilai tambah ekonomi bagi masyarakat. Kulit pisang dapat diolah menjadi
UNILAUNILA Adapun status kondisi kesehatan pada masing-masing klaster plot di hutan mangrove adalah buruk dan baik, di hutan rakyat adalah baik dan sedang, di hutanAdapun status kondisi kesehatan pada masing-masing klaster plot di hutan mangrove adalah buruk dan baik, di hutan rakyat adalah baik dan sedang, di hutan
Useful /
POLMAN BABELPOLMAN BABEL Jenis kawat las yang digunakan adalah ER316L dengan diameter 1,6 mm dan argon sebagai gas pelindung serta menggunakan gas penyokong. Hasil pengamatan visualJenis kawat las yang digunakan adalah ER316L dengan diameter 1,6 mm dan argon sebagai gas pelindung serta menggunakan gas penyokong. Hasil pengamatan visual
APTKLHIAPTKLHI Budidaya tanaman petai (Parkia speciosa Hassk. ) di lahan basah memerlukan evaluasi tanaman terhadap kondisi muka air dangkal. Penelitian ini bertujuanBudidaya tanaman petai (Parkia speciosa Hassk. ) di lahan basah memerlukan evaluasi tanaman terhadap kondisi muka air dangkal. Penelitian ini bertujuan
APTKLHIAPTKLHI ) yang diberi perlakuan dengan asam borat, minyak nabati dan pemanasan. Kayu manii diimpregnasi dengan larutan asam borat dan minyak nabati (mimba, nyamplung,) yang diberi perlakuan dengan asam borat, minyak nabati dan pemanasan. Kayu manii diimpregnasi dengan larutan asam borat dan minyak nabati (mimba, nyamplung,
UNIBAUNIBA Penelitian ini menggunakan penelitian kuantitatif yang bertujuan untuk mengetahui tentang pengaruh efikasi diri dan persepsi profesi guru terhadap minatPenelitian ini menggunakan penelitian kuantitatif yang bertujuan untuk mengetahui tentang pengaruh efikasi diri dan persepsi profesi guru terhadap minat
